车底图像拼接的关键不是"把图接起来"，而是先建立可靠的行位移基准，再完成配准与融合。线阵相机每次只采集一条线，车辆通过时连续输出上千行一维图像，行与行之间的实际位移量算不准，接出来的底盘图就会拉伸、压缩或出现横向断裂。判断拼接算法是否可用，看三个环节：行频同步能否随车速自适应、配准精度能否压到亚像素级、融合环节能否抹平明暗与接缝。这也是固定式车底安检系统成像链路中拉开设备差距的一环。

一、车底图像拼接要拼的是什么

车底扫描使用线阵相机，单个采集时刻只得到一条线。车辆通过扫描区时，相机按设定行频连续采集，形成一串"行图像"；把这些行按车辆实际前进距离依次排列，才合成出完整的底盘二维图。

它与全景拼接有本质区别：全景允许相机转动、特征点可以稀疏；车底场景相机固定、物距恒定，通常只有 150—400mm，唯一变量是车辆的实时速度。因此拼接精度不取决于特征点数量，而取决于每行图像对应的实际位移是否准确。

二、行频同步：拼接的时基基准

位移量由行频与车速共同决定。相机每秒采集 N 行，车辆每秒前进 V 毫米，相邻两行的位移即 V/N 毫米。车速恒定、行频固定时这个值是常数，拼接只需等距排列即可得到比例正确的图像。

真实车道的车速并不恒定。车辆进区会减速、出区会加速，部分司机还会在扫描区内短暂停顿。行频若固定，位移量随之波动，等距排列的结果必然失真：减速段被压缩、加速段被拉长、停顿处堆出一排重复条纹。

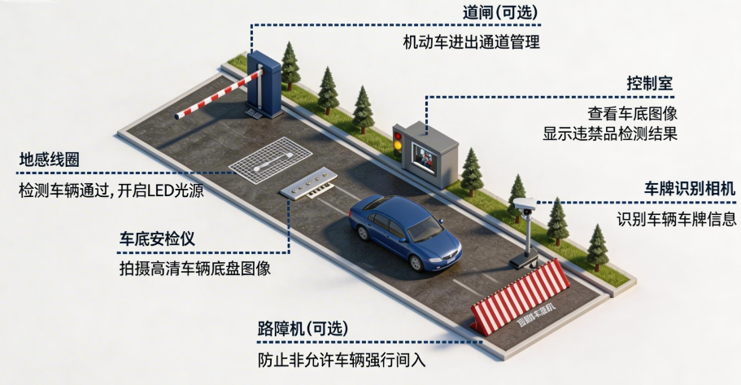

可行的做法是行频自适应：由测速单元（地感线圈、雷达或编码器）实时给出车速，控制系统同步调整行频，使 V/N 维持恒定。车底图像拼接对这一步依赖极强，时基不准，后段配准再精细也补不回比例。因此扫描区要明确通行速度区间，并在两端设置减速与限速设施。

三、配准与融合：从行序列到完整底盘图

时基给出的是理论位移，实际仍有安装误差、路面振动与车辆颠簸带来的残差。配准负责修正残差，融合负责把重叠部分合成得看不出接缝，两者分工与失效表现如下。

算法环节	输入	主要处理	失效时的表现
时基同步	实时车速 + 行频	动态调整行频，锁定单位位移	纵向压缩或拉长，停顿处出现重复条纹
几何配准	相邻行图像与重叠区	估算亚像素位移并修正	细节错位、线条断裂、边缘锯齿
亮度融合	配准后的行序列	重叠区加权过渡，抑制明暗差	周期性明暗条带、可见横向接缝
输出与回溯	完整底盘图	压缩存储并绑定车牌与时间	图像与车辆无法对应，事后查证失效

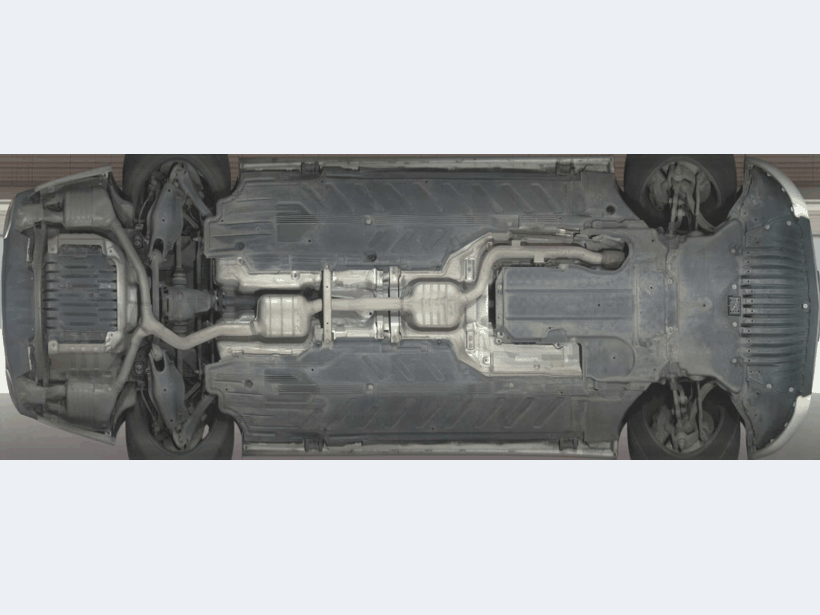

融合阶段处理两类痕迹：几何错位靠配准结果做亚像素重采样；亮度差异来自补光衰减或底盘反光，需要在重叠区做加权过渡。成品图上看不到周期性条纹、找不到横向接缝，才算合格的拼接效果。

硬件上，AS-CDAJ-8005 车底安检扫描系统把行频控制与图像采集放在同一处理单元，减少传输环节引入的时序抖动，这是配准精度能稳定到亚像素的工程前提。

四、拼接质量的现场验证方法

验收不能只看图像是否顺眼，要用可量测的方法：准备一辆带已知尺寸标定的测试车，以规定速度匀速通过扫描区，量测图像中已知长度对应的像素数，换算出实际比例误差。

三项量测缺一不可：纵向比例用底盘前后已知间距的标记点比对，超标说明时基同步有问题；横向连续性观察跨越拼接区的直线是否断裂或错位，超标说明配准精度不足；亮度一致性沿行进方向取样灰度，出现周期性波动说明融合权重设置不当。三项都应在招标文件中写明阈值与测试方法。

五、影响拼接质量的常见因素与处理

现场拼接出问题，多数不在算法本身，而在前置条件被破坏：车速超出标称区间、扫描区路面颠簸导致物距突变、成像窗口积灰积水、补光灯衰减使重叠区亮度差超限。

处理顺序是先恢复工况再谈调参：补齐限速设施、找平路面、清洁成像窗口、更换衰减光源。若底盘局部仍有遮挡或盲区，可用车底检查机器人做针对性复检，而不是靠加大算法强度硬拼。

常见问题解答

车底图像拼接是在车辆通过后离线完成的吗？

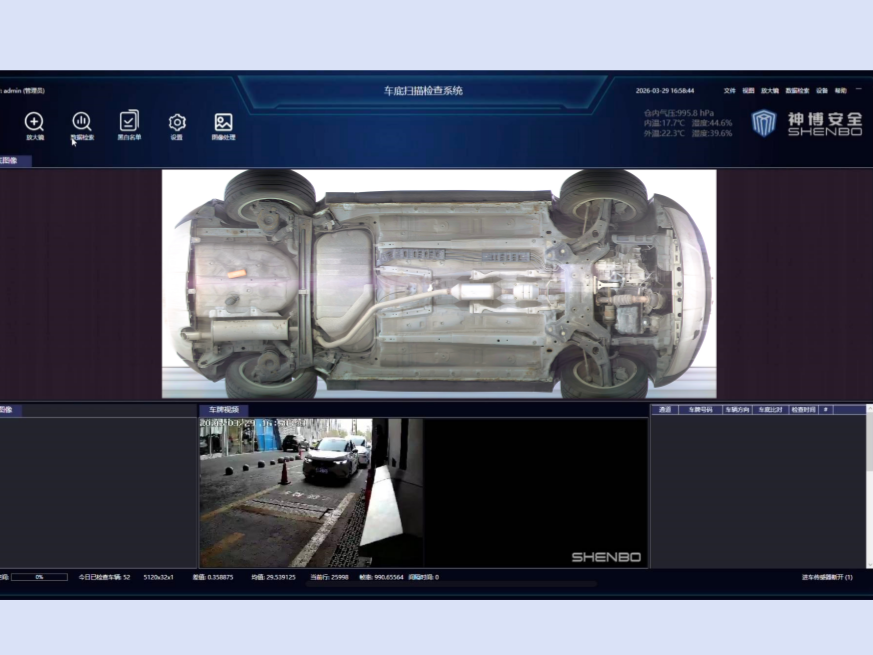

主流做法是边采集边拼接。行图像按当前时基与配准结果即时写入缓冲，车辆驶离扫描区时完整底盘图已基本成型，可立即呈现在值班屏幕上。离线处理只用于事后增强与归档压缩，不影响判读时效。

车辆在扫描区内停顿或倒车，拼接会失效吗？

停顿会造成局部行重复，倒车会产生方向冲突。成熟系统会检测位移方向反转并保留停顿前的图像，同时给出异常提示，由值班人员决定是否重新查验。因此在车道设计上要明确单向通行，并尽量避免在扫描区内设置会让车辆停留的设施。

多台成像模块并排安装时，横向怎么拼？

横向拼接依赖安装几何而非运动参数。各模块的视场按设计宽度预留重叠区，出厂前完成重叠区标定，运行中用重叠区的固定特征做配准。横向拼接一旦出现错位，通常不是算法问题，而是基坑沉降或模块位移导致几何基准变了，需要重新标定。

拼接算法能把拍模糊的车底图像变清楚吗？

不能。拼接解决的是行的排列与衔接，不增加信息量。图像模糊的成因是快门时间内存在相对位移、补光不足或成像窗口脏污，应从提高行频、改善补光和清洁窗口入手。把清晰度指望在后期算法上，是现场调试中最常见的误判。

小结

车底图像拼接是一道由时基、配准、融合三环节串起来的工程题：时基决定比例，配准决定细节，融合决定观感，验收量测决定能否真正落地。任一环节缺位，都会直接反映在判读人员眼前的图上。想看这些要求在实际项目中的落实情况，可参考神博的车底安检项目案例总览。
